關于龍門吊纜風繩受力計算分析
發布時間：2020-12-22 瀏覽：6022次
【聯系電話】18790530797
風力和龍門吊支腿偏擺量以及主梁對支腿的撞擊力在龍門架平面引起的龍門吊纜風繩受力計算(即X、Y方向產生的拉力)

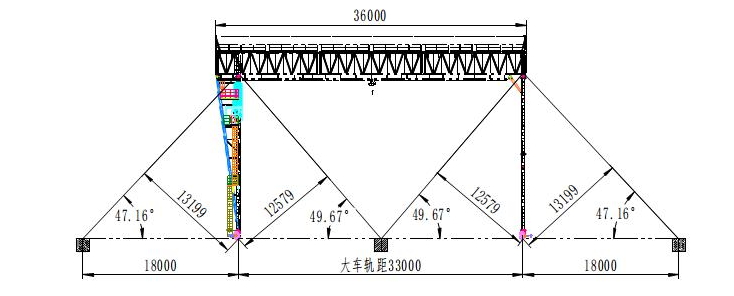

下圖為龍門吊纜風繩受力分析圖：
a.風力、偏重載荷和支腿偏擺量在支腿方向引起支腿的傾覆力矩:
M1=Fw*Hw +Gb1 *Hb1+Gb2*Hb2
=87379X 19+140000X 0.63+200000X 1=1948401N.m
其中風載Fw=CkKqA=1 .6X 1.23 X 600X0.4X 185=87379N,
Ck:風力系數(跟迎風面的結構有關)
K:風力隨高度變化系數
q: 不同等級風下的計算風壓
(大雨、風力在五級以上等惡劣天氣，必須停止露天起重吊裝作業。計算受力時按十一級風計算，風壓q=600N/m2)
A:迎風面積(185 是龍門吊側視迎風面積用(2.4+13) *24/2=185， 龍門吊側面積按照梯形面積計算,0.4是龍門吊實際迎風面積系數)
龍門吊支腿高度Hw=19m，支腿重量Gb=140000N，主梁重量Gr-200000N
支腿傾斜3°時2/3高12m處的偏擺量Hb=12X tan3 =0.63m
支腿傾斜3°時全高19m處的偏擺量Hb=19Xtan3 =1 m
b.單根龍門吊纜風繩承受傾覆力矩計算:
F= M/hn=1948401/12.5/2-155872N/2=15.6t/2=7.8t，其中h=12.5m
F總=F/cos (11.9° /2) =7.8t
c.風纜按4.5倍安全系數選取，要求鋼絲繩破斷拉力大于35.1t選，選取鋼絲繩6X
37- φ 26-1770，單股鋼絲繩破斷拉力E F=38.2t
安全系數n=38.2/7.8=4.9>4.5。
以上就是關于龍門吊纜風繩受力計算分析的相關知識，想要了解更多，歡迎電話咨詢！
